开启嵌入式无限可能，尊龙凯时人生就是搏科技全系3.5寸嵌入式主板亮相

2024.03.13

3.5寸主板作为一种特殊尺寸的工控主板，具有一些独特的特点和优势。在工业自动化领域，它可以用于控制系统、自动化设备，提高生产效率和质量；在嵌入式系统中，可以应用于智能监控、智能交通等领域，实现各种物联网设备的连接与控制；在数据采集与处理方面，3.5寸主板适用于环境监测、数据分析等任务，帮助用户实时获取并处理数据。

3.5寸主板的应用远不止于此，尊龙凯时人生就是搏科技拥有25年硬件研发经验，针对以上工业、自动化、智能应用、数据分析等场景，研发生产出以下3.5寸系列主板，成功为海内外客户带来多种全新的解决方案。

产品1

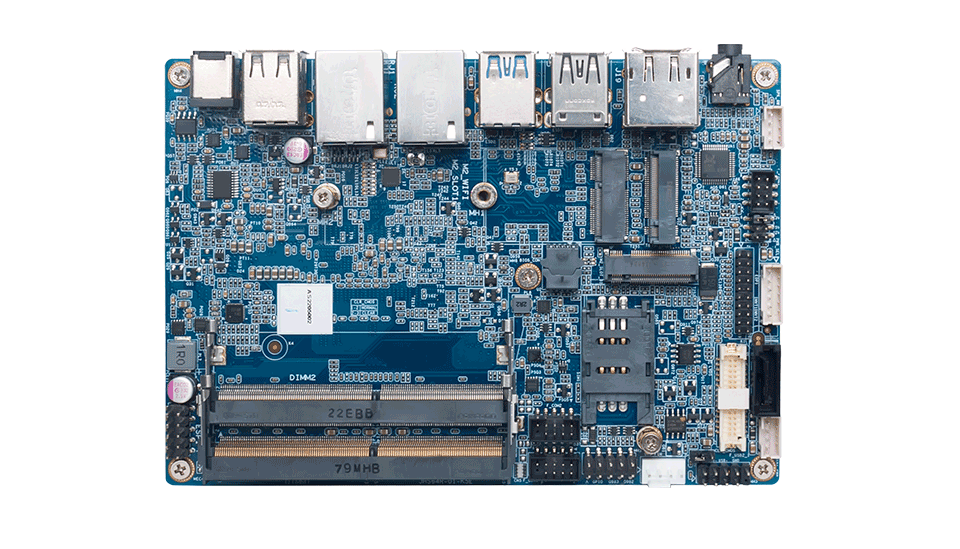

IB3-272

产品特性

1

支持Intel® Elkhart Lake架构下的Celeron® J6412处理器

尊龙凯时人生就是搏IB3-272采用了14纳米工艺制造。该处理器配备了4个核心和4个线程，主频为2.0 GHz，最大睿频可达2.8 GHz。搭载Intel UHD Graphics集成显卡，支持4K分辨率的图形处理。

2

具备快速存储大容量数据能力

最大可支持32GB内存，配备2个SO-DIMM DDR4插槽，支持1个M-Key M.2（2280）插槽用于PCIe SSD、1个2.5英寸SATAIII接口，1个eMMC5.1（可�。┮栽黾哟娲�。

3

灵活拓展，接口丰富

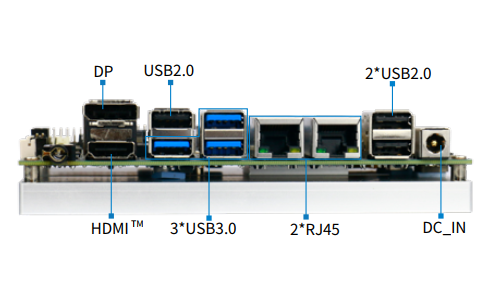

3 x USB3.2 Gen1，3 x USB2.0

1 x 2合1音频接口

2 x RJ45

2 x USB2.0, signal by 1 x 9pin USB header

1 x RS232, signal by 1 x 9pin COM header

1 x RS232/422/485, signal by 1 x 9pin COM heade

1 x Speaker插针（4pin）

1 x 10pin GPl0,4GPI, 4GPO

1 x F_Panel插针（8pin）

1 x 3pin CLR CMOS,1x 7pin INVERTER

1 x 4pin SATA PWR,1 x 4pin SYS FAN

产品2

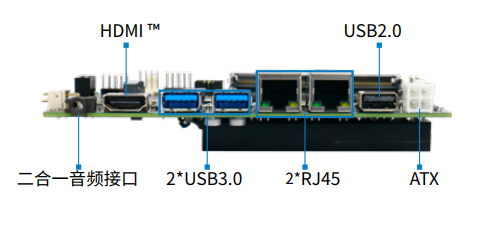

IB3-271

产品特性

1

支持Intel® Elkhart Lake架构下的Celeron® J6412处理器

采用Intel® Elkhart Lake 处理器，主频最大可达2.6GHz，搭载Intel® UHD Graphics，支持1 x HDMI(Max. 3840 x 2160@60Hz)，支持4K视频输出。

2

具备快速存储大容量数据能力

最大可扩展32GB,双通道2 x SO-DIMM DDR4内存，支持1 x M.2(2280) PCIe 3.0 x2 扩展SSD，1 x 标准SATAIII接口扩展HDD

3

灵活拓展，接口丰富

2 x RJ45
2 x USB3.2 Gen2，1 x USB2.0

1 x USB2.0 插针(可扩展2个USB2.0)
1 x 二合一音频接口
1 x Speaker插针（4pin）
1 x 标准 30Pin LVDS 接口+6PIN 背光插座
1 x 20PIN 接口+6PIN 背光插座（同LVDS二选一）
1 x F_Panel插针
1 x RS232, 1 x RS232 / 422 / 485
1 x CPU_FAN（4pin）4PIN GPI，4PIN GPO

产品3

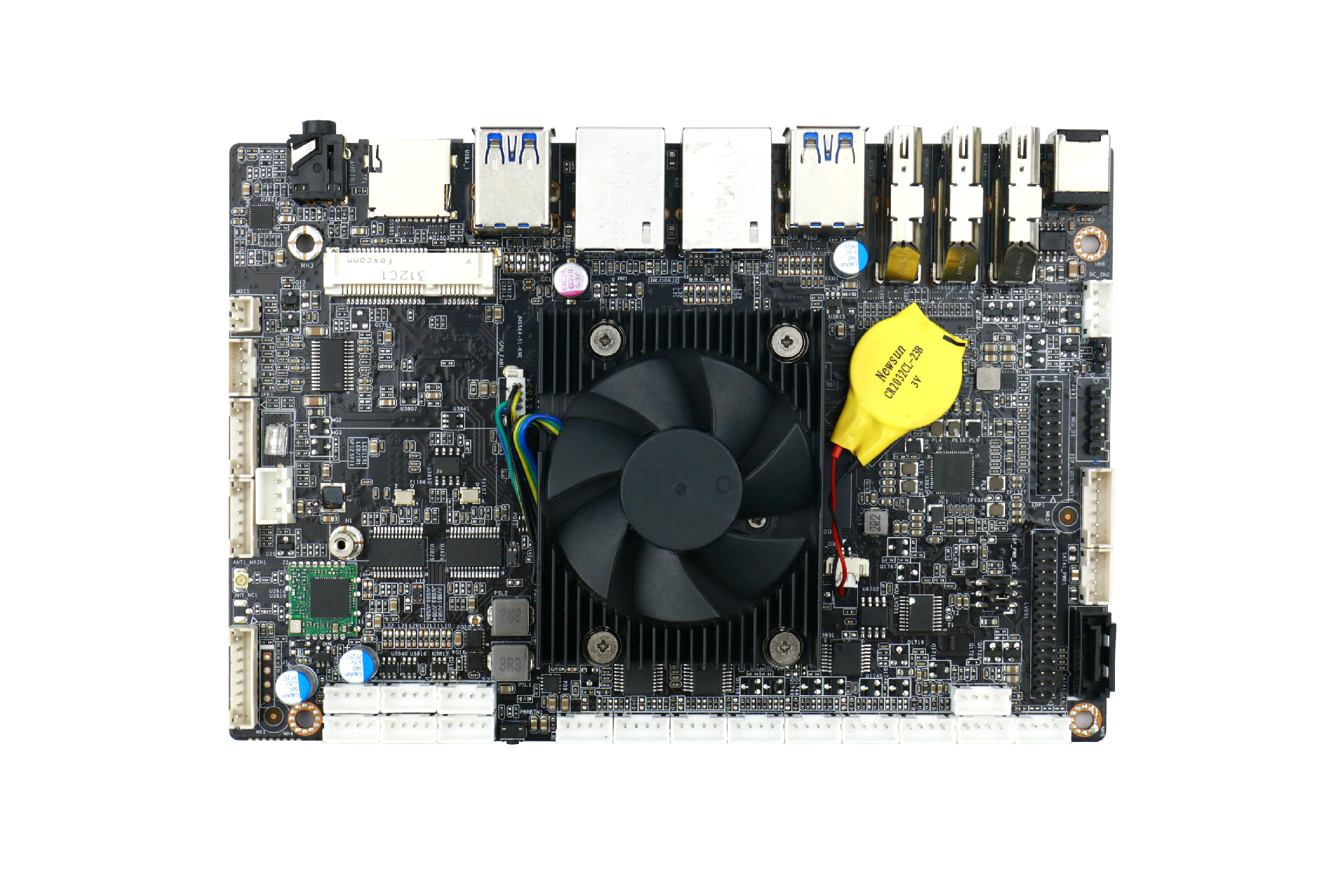

IB3-771

产品特性

1

搭载四核瑞芯微旗舰3588处理器

尊龙凯时人生就是搏IB3-771搭载有国产“至强嵌入式处理器”之称的瑞芯微四核ARM Cortex-A76@2.4GHz+四核ARM Cortex-A55@1.8GHz大小核架构的3588处理器，可提供高效的计算和多线程处理能力，内置G610 MP4 GPU，拥有6 TOPs算力的NPU，支持 INT4/INT8/INT16/FP16混合运算，支持8K@60fps H.265、8K@30fps H.264视频硬件解码，支持8K@30fps H.265/H.264视频硬件编码，可提供出众的多媒体体验。

2

具备快速存储大容量数据能力

IB3-771板载8GB LPDDR4X内存，支持1x标准SATA3.0接口，可扩展SSD/HDD硬盘，板载32GB/64GB/128GB eMMC，支持1 x TF卡槽，多种形式轻松增加存储容量。

3

灵活拓展，接口丰富

2 x RJ45

1 x USB3.2Gen1 OTG

3 x USB3.2 Gen1

1 x 2合1音频接口

1 x Power on, 1 x Recovery

1 x 板载 Wi-Fi/BT �？�

1 x Full-size Mini-PCle for 3G/4G

1 x SIM卡槽

6 x USB2.0, signal by 6 x 4pin USB header

1 x 20pin eDP,1 x 30pin dual channel 24bit LVDS

1 x MIPI-CSl jack

2 x 4pin RS232

2 x 4pin RS485,2 x 4pin TTL,2 x 4pin I2_C,2 x 4pin TTL

1 x CAN,1 x l0_Key

1 x 2pin MlC,1 x 4pinSPK, 2 x 6pin SPl 1 x 4pin DC-IN

产品4

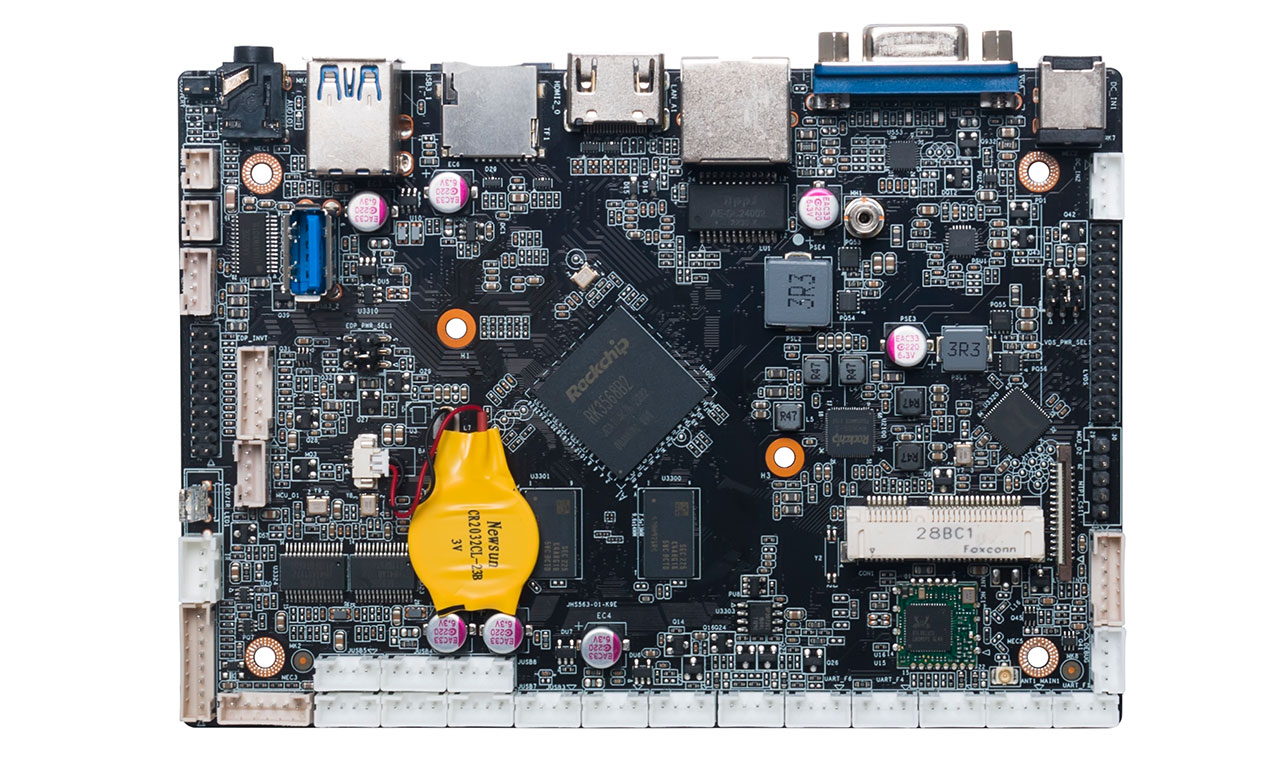

IB3-761

产品特性

1

搭载四核瑞芯微3568处理器

尊龙凯时人生就是搏IB3-761搭载芯片采用的是瑞芯微3568处理器（4*A55@2.0GHz），采用22nm专业制造，内置ARM Mali G52 2EE GPU，嵌入1.0TOP NPU，支持4K@60fps H.265/ H.264/ VP9/ VP8视频解码，1xHDMI(Max3840x2160@60Hz)；1xVGA(Max.1920x1080@60Hz)；1xLVDS(Max.1920x1080@60Hz)；1xeDP(Max.1920x1080@60Hz)，支持多路视频源同时解码。

2

具备快速存储大容量数据能力

IB3-761板载 2GB/4GB DDR4内存，板载eMMC 16GB/32GB/64GB，1xTF卡槽，多种形式轻松增加存储容量。

3

灵活拓展，接口丰富

2 x USB3.2Gen1

1 x USB3.2Gen1 OTG

1 x 2合1音频接口

1 x RJ45

1 x TF 卡槽,1 x SIM 卡槽

1 x 30pin LvDS(Max1920 x 1080@60Hz)+6pin 背光插座

1 x 20PIN eDP(Max1920 x 1080@60Hz)+6PIN 背光插座

1 x MIPI-CS1

9 x USB2.0

6 x RS232/TTL/RS485

1 x 8pin GPl0,1 x 6pin TP I2_C,1 x 4pin SPK

1 x USB3.2 Gen1 接口

1 x 全高 Mini-PCle 扩展 3G/4G

1 x 板载 WiFi/BT �？�(支持 2.4GHz/5GHz)

产品5

IB3-722

产品特性

1

搭载四核瑞芯微3288处理器

尊龙凯时人生就是搏IB3-722搭载瑞芯微RK3288 四核Cortex-A17处理器。支持通过1个HDMI(最大3840X2160@60Hz)或1个LVDS (1920x1080@60Hz)接口，1x20pin eDP 视频信号插针进行显示输出，是为国内POS机量身打造的ARM平台主板。

2

具备快速存储大容量数据能力

内置 DDR3L 内存、eMMC5.1 存储，板载 8GB/16GB/32GB/64GB，1xTF卡槽

3

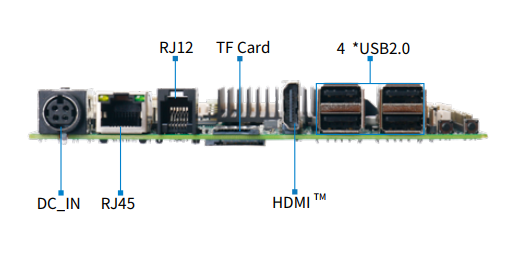

灵活拓展，接口丰富

3 x USB2.0,1 x USB2.0(OTG)

1 x 2 合1音频接口

1 x RJ45

1 x Mini-PCle 扩展 3G/4G,

1 x TF卡槽,1 x SIM 卡槽

1 x RJ12

1 x 30pin LVDS(Max.1920x1080@60Hz)+6pin 背光插座,1 x 20PINeDP(Max.1920x1080@60Hz)+6PIN 背光插座1 x MIPI-DSl(Max.1920x1080@60Hz)

3 x USB2.0，4 x TTL，1 x 6pin TP I2_C

1 x 2pin MICIN, 1 x 4pin AUDIO OUT

2 x 10 Key(VCC、GND、4xGPIO)

1 x 4pin 24V DC-IN

1 x 板载 WiFi/ BT �？�(支持 2.4GHz/5GHz)

产品6

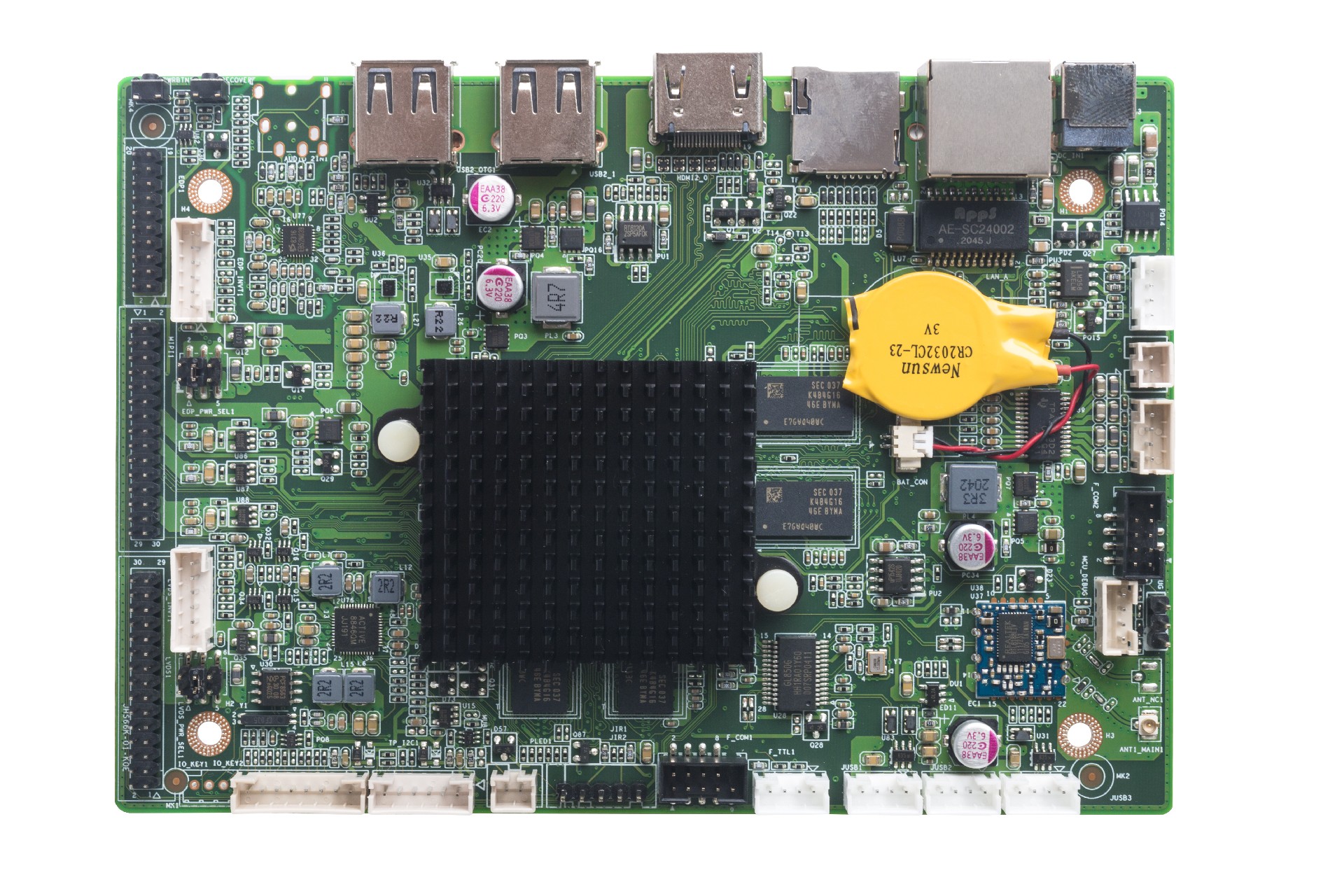

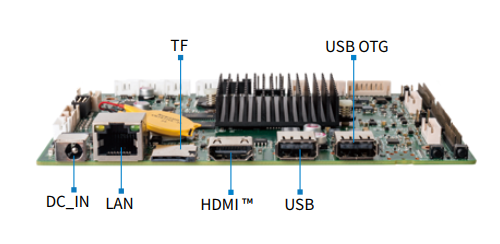

IB3-731

产品特性

1

搭载四核瑞芯微3328处理器

尊龙凯时人生就是搏IB3-731搭载瑞芯微RK3328 四核 Cortex-A53 处理器，主频可达1.50GHz，支持1 x HDMI视频接口输出，内置1 x 30pin LVDS 视频信号插针及Mail-450MP2集成GPU的优秀编解码能力，能够保证绝大多数视频图像稳定播放。

2

具备快速存储大容量数据能力

板载DDR3L2GB，板载 eMMC 8GB 存储，最大支持 64GB，1 x TF 读卡器。

3

灵活拓展，接口丰富

1 x USB 3.0,1 x USB OTG

1 x 2 合1音频接口,1 x RJ45

2 x USB 2.0

1 x 双通道 24 位 LVDS插针(与HDMI 同源)

1 x RS232,1 x TTL

1 x 全高Mini-PCle 扩展 3G/4G

1 x 4pin 双声道 AUDIO-0UT,1 x MIC-IN,

1 x IO/KEY

1 x TP,1 x SIM 卡槽

1 x 板载Wi-Fi/BT�？�

产品7

IB3-741

产品特性

1

搭载六核瑞芯微3399处理器

尊龙凯时人生就是搏IB3-741一款针对商显自助终端产品开发的3.5寸主板，采用瑞芯微RK3399处理器（双Cortex-A72大核+四Cortex-A53小核）六核 64 位CPU，集成超强Mali-T860 MP4 GPU，具备高性能、低功耗等特点，支持H.265/H.264/VP9 4K@60fps高清视频解码和显示，支持1 x HDMI (Max.3840 x 2160 @60 Hz)，内部接口支持1 x eDP和1 x LVDS(Max. 1920 x 1200@24 Hz)多种显示接口。

2

具备快速存储大容量数据能力

板载2GB LPDDR4-2133 MHz内存，板载16GB/32GB/64GB eMMC，支持1x TF卡槽，多种形式轻松扩展存储容量。

3

灵活拓展，接口丰富

1 x USB3.2Gen1,1 x USB3.2Gen1 OTG

1 x 2合1音频接口

1 x RJ45

1 x TF卡槽,1 x SIM卡槽

1 x MIPI-CSI

4 x USB2.0,3 x RS232

1 x RS485,1 x TTL,1 x 6pinGPl0

1 x 6pinGP I2_C,1 x TP

1 x 全高Mini-PCle扩展3G/4G

1x 板载 WiFi/BT�？�(支持 2.4GHz/5GHz)

1 x 30pinLvDS(Max.1920x1080@60Hz)+6pin背光插座,1 x 20PIN eDP(Max.1920x1080@60Hz)+6PIN 背光插座

产品8

IB3-721

产品特性

1

搭载四核瑞芯微3288处理器

搭载瑞芯微RK3288四核Cortex-A17处理器，主频可达1.80GHz，不论APP开发者，或是拥有独立应用系统的设备厂商，都以这块核心为平台开发适配大量软件应用。同时具备4组商显方案常用的视频接口：1组HDMI视频输出接口、1组20pin eDP插针、1组30pin LVDS插针以及1组30pin MIPI插针，可任选2组同时输出画面。

2

具备快速存储大容量数据能力

板载2GB DDR3L内存，Onboard 16GB/32GB/64GB，支持1XTF卡槽。

3

灵活拓展，接口丰富

1 x USB2.0,1 x USB2.0(OTG)

1 x 2合1音频接口

1 x RJ45

1 x 30pin LvDS(Max.1920x1080@60Hz)+6pin 背光插座

1 x 20PIN eDP(Max.1920x1080@60Hz)+6PIN 背光插座

1 x MIPI-DSI(Max.1920x1080@60Hz)

3 x USB2.0

3 x TTL,1 x 6pinTP I2_C

1 x 2pin MICIN,1 x 4pin AUDlO OUT, 1 x 5pin IR,1 x l0 Key

1 x 板载 WiFi/BT �？�(支持 2.4GHz/5GHz)

尊龙凯时人生就是搏科技全系列3.5寸嵌入式主板，以其独特的特点和广泛的适用性，可为多领域多行业的应用提供了稳定可靠的计算和控制支持，推动行业智能化、信息化发展，实现行业变革应用的重要设备。
